Задание № 6

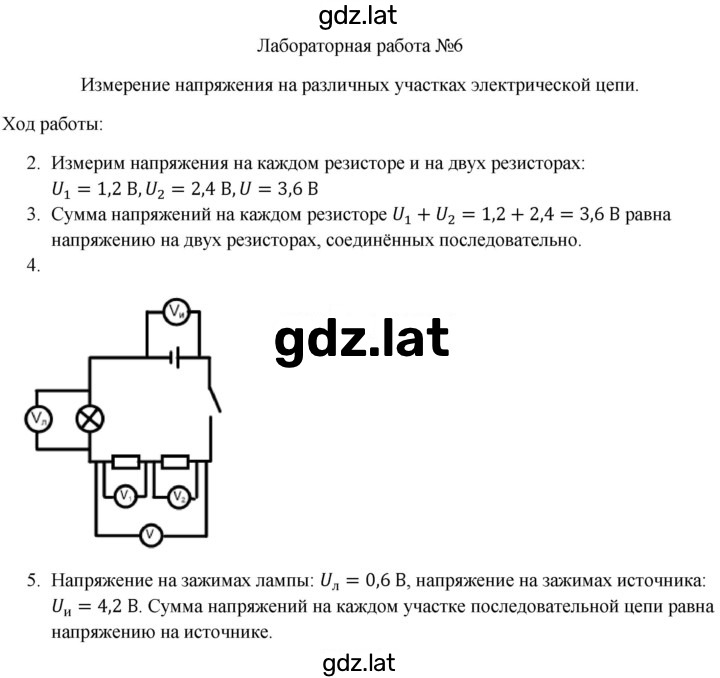

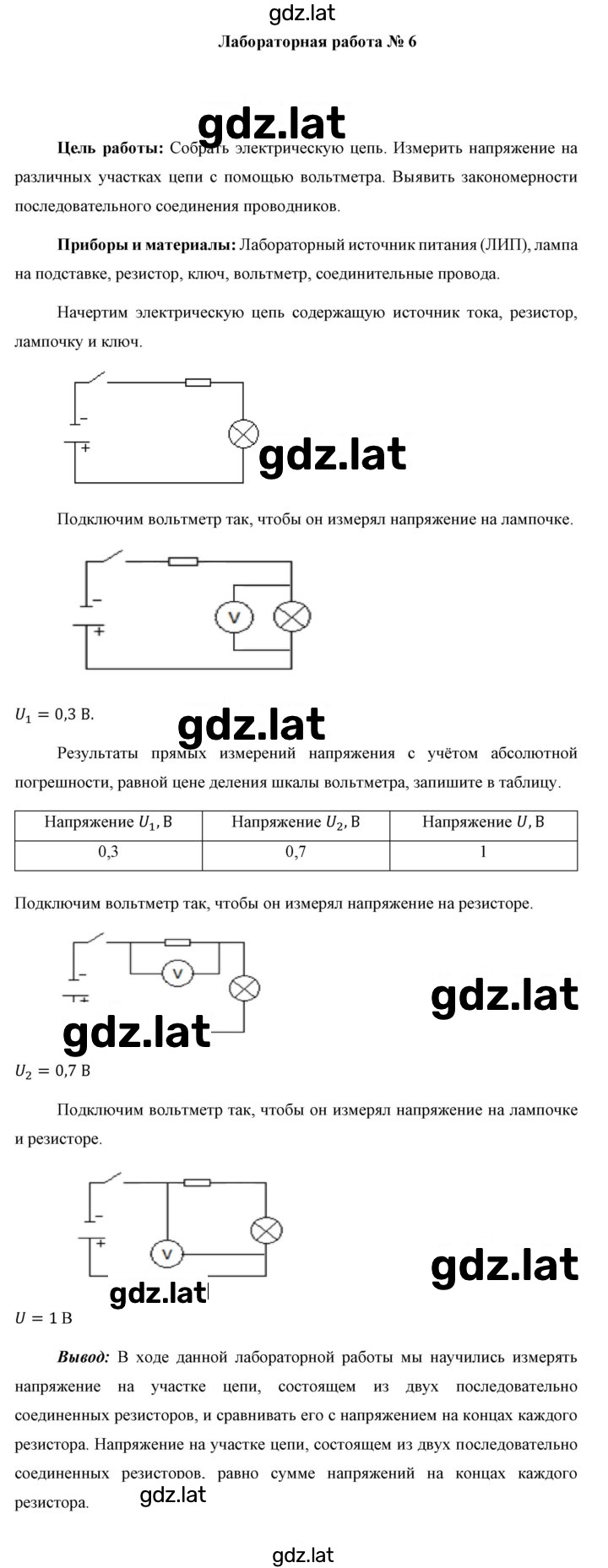

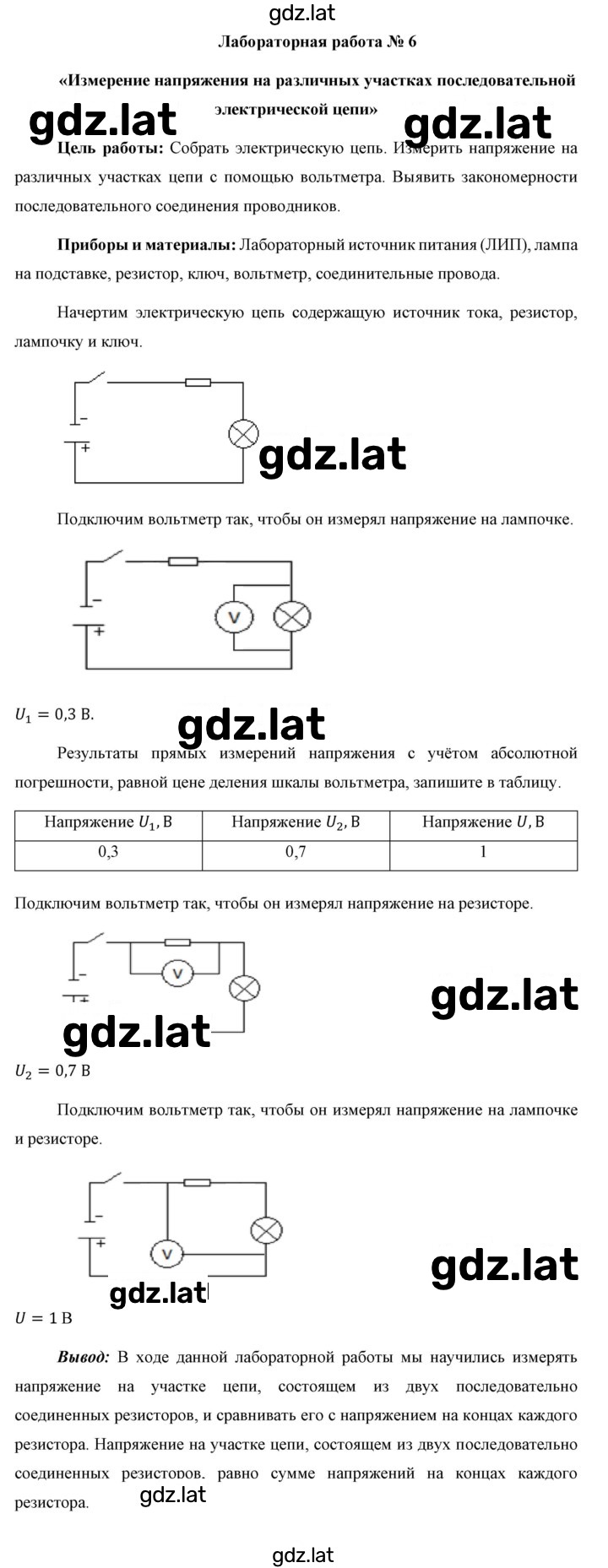

№6. Измерение напряжения на различных участках последовательной электрической цепи. Цель работы. Собрать электрическую цепь. Измерить напряжение на различных участках цепи с помощью вольтметра. Выявить закономерности последовательного соединения проводников. Приборы и материалы. Лабораторный источник питания (ЛИП), лампа на подставке, резистор, ключ, вольтметр, соединительные провода. УКАЗАНИЯ К РАБОТЕ 1. Начертите схему электрической цепи, содержащей источник тока, резистор, лампу и ключ, соединённые последовательно. Покажите схему учителю. 2. Соберите электрическую цепь по схеме. 3. Подключите вольтметр так, чтобы он измерял напряжение U1 на лампе. Обозначьте положение вольтметра на схеме в этом случае V1. 4. Замкните цепь и измерьте напряжение. 5. Обработка результатов измерений. Результаты прямых измерений с учётом абсолютной погрешности, равной цене деления шкалы вольтметра, запишите в таблицу 16. 6. Подключите вольтметр так, чтобы он измерял напряжение U2 на резисторе. Обозначьте положение вольтметра на схеме в этом случае V2. 7. Замкните цепь и измерьте напряжение. 8. Подключите вольтметр так, чтобы он измерял напряжение U на участке цепи, содержащем лампу и резистор. Обозначьте положение вольтметра на схеме в этом случае V. 9. Замкните цепь и измерьте напряжение. 10. Проанализировав полученные результаты, сделайте вывод о соотношении напряжений на различных участках цепи. Опровергните или подтвердите гипотезу: при последовательном соединении элементов общее напряжение на участке цепи равно сумме напряжений на отдельных элементах этого участка. 11. По итогам лабораторных работ № 5 и 6 сформулируйте закономерности для силы тока и напряжения при последовательном соединении проводников.
