Задание № 5

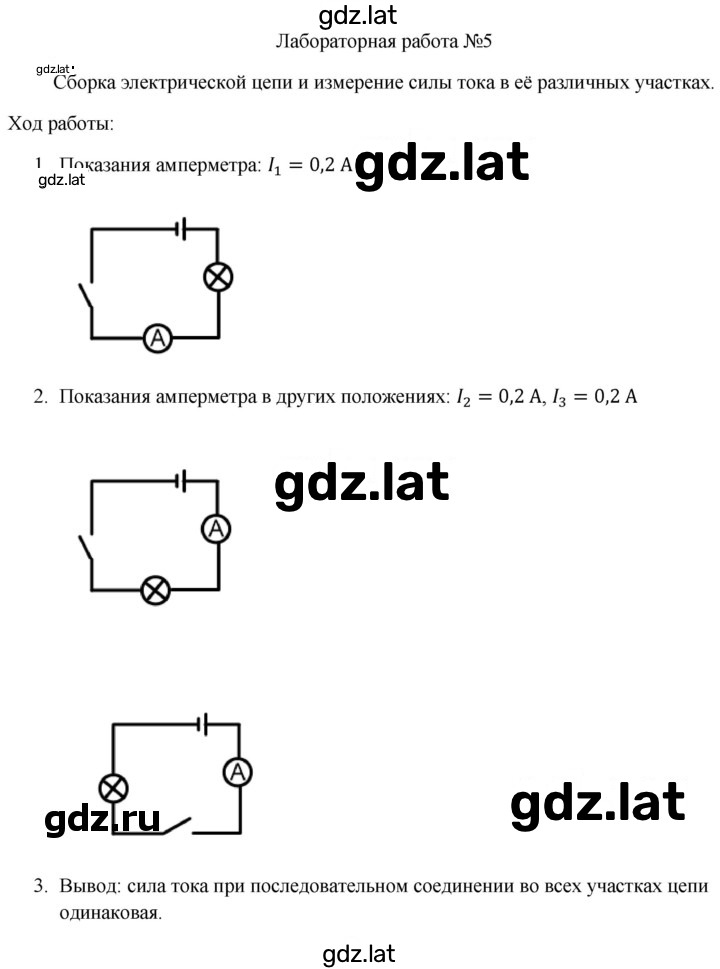

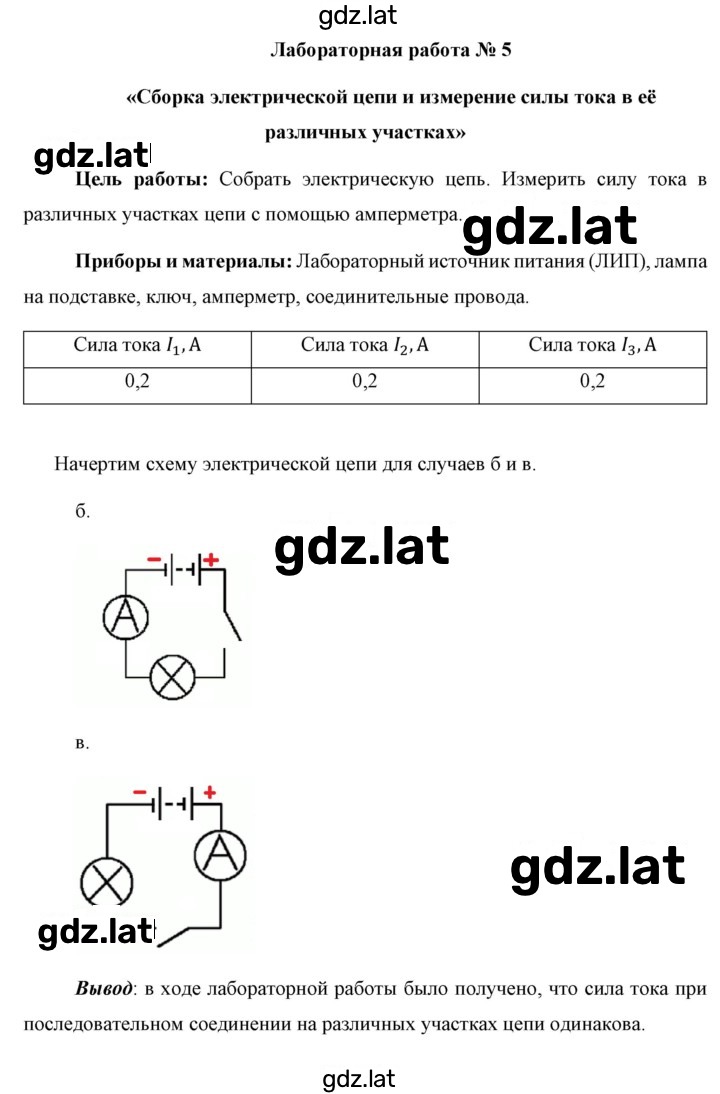

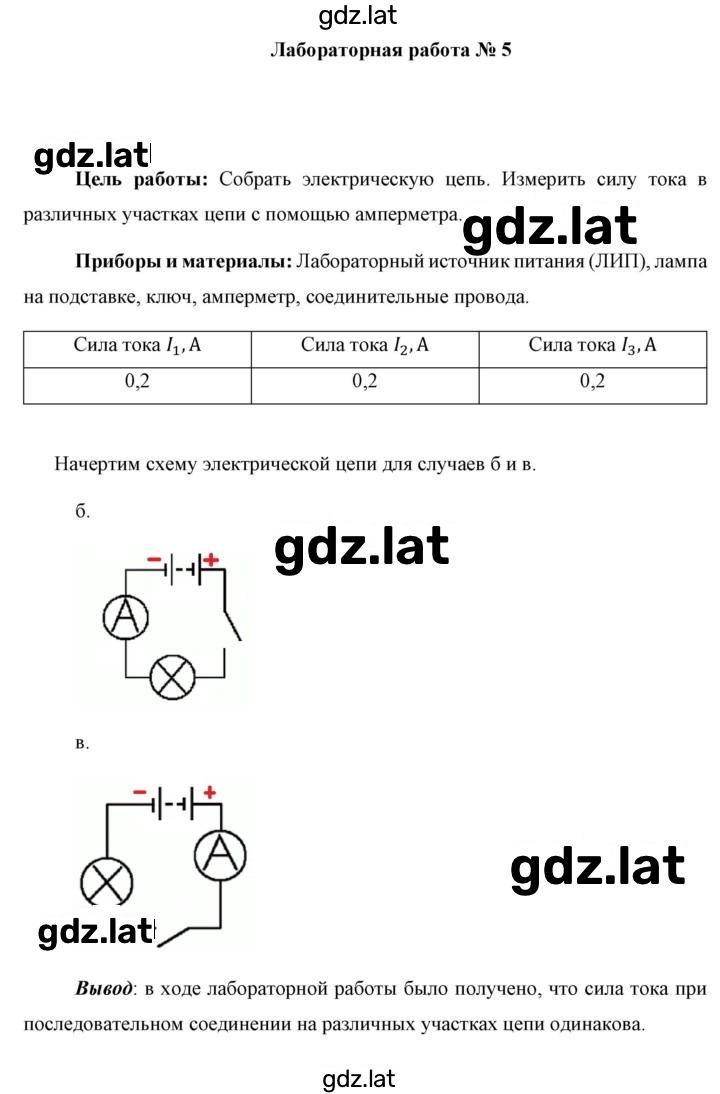

№5. Сборка электрической цепи и измерение силы тока в её различных участках. Цель работы. Собрать электрическую цепь. Измерить силу тока в различных участках цепи с помощью амперметра. Приборы и материалы. Лабораторный источник питания (ЛИП), лампа на подставке, ключ, амперметр, соединительные провода. УКАЗАНИЯ К РАБОТЕ 1. Начертите схему электрической цепи, показанной на рисунке 178, а. Соберите цепь по схеме. 2. Замкните цепь. Измерьте силу тока 1 3. Обработка результатов измерений. Результаты прямых измерений с учётом абсолютной погрешности, равной цене деления шкалы амперметра, запишите в таблицу 15. 4. Начертите схему электрической цепи для случаев, показанных на рисунке 178, б и в . 5. Измерьте силу тока для каждого случая. 6. Сделайте вывод о значении силы тока в различных последовательно соединённых участках цепи.
